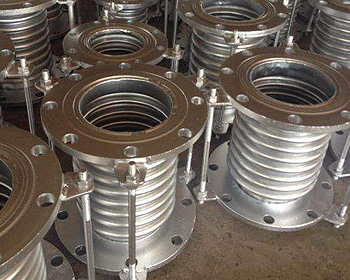

軸向型內壓式波紋補償器JDZ型
產品簡介:
鞏義市盛豫給排水材料有限公司供應的軸向內壓式波紋補償器適用于吸收管道軸向位移,也可以補償橫向位移或軸向與橫向合成位移,具有補償角位移的能力,但一般不應用它補償角位移。
【產品名稱】:JDZ型軸向內壓式波紋補償器
【產品別名】:通用型波紋補償器、波紋補償器
【產品規格】:【DN32mm-DN1000mm】
【產品壓力】:0.6-2.5MPa
【產品認證】:ISO9001-2008
【適用范圍】:【弱酸、弱堿、弱腐蝕類、油、熱水、冷水等】
【產品材質】:碳鋼,球墨鑄鐵,不銹鋼.
【產品顏色】:藍色,可根據客戶要求調色.
【工作溫度】:-40度至80度
產品優點:
軸向內壓式波紋補償器利用其工作主體波紋管的有效伸縮變形,以吸收管線、導管、容器等由熱脹冷縮等原因而產生的尺寸變化,或補償管線、導管、容器等的軸向、橫向和角向位移。
1.補償吸收管道軸向、橫向、角向熱變形。
2. 波紋補償器伸縮量,方便閥門管道的安裝與拆卸。
3.吸收設備振動,減少設備振動對管道的影響。
4.吸收地震、地陷對管道的變形量。
盛豫軸向內壓式波紋補償器壓力等級劃分:
0.25Mpa ,0.6Mpa ,1.0Mpa, 1.6Mpa, 2.5Mpa。

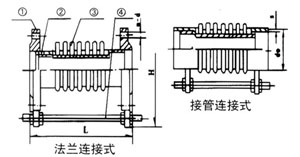

盛豫軸向內壓式波紋補償器連接方式:
1、法蘭連接;
2、接管連接。
盛豫軸向內壓式波紋補償器軸向補償量:
18mm-400mm。
盛豫軸向型內壓式波紋補償器應用領域:
軸向型內壓式波紋補償器又叫軸向型波紋膨脹節,軸向型補償器,軸向型金屬膨脹節,主要用于補償軸向位移,也可以補償橫向位移或軸向與橫向合成位移,具有補償角位移的能力,但一般不應用它補償角位移,被廣泛用于給排水、污水處理企業、電力冶金、城建、房地產、石油化工、環保等大中型企業。
盛豫軸向內壓式波紋補償器對支座作用力的計算:
內壓推力:F=100·P·A 軸向彈力:Fx=Kx·(f·X)
橫向彈力:Fy=Ky·Y 彎 矩:My=Fy·L
彎 矩:Mθ=Kθ·θ 合成彎矩:M=My+Mθ
式中:Kx:軸向剛度N/mm X:軸向?qū)嶋H位移量mm
Ky:橫向剛度N/mm Y: 橫向?qū)嶋H位移量mm
Kθ:角向剛度N·m/度 θ :角向?qū)嶋H位移量度
P:工作壓力MPa A:波紋管有效面積cm2(查樣本)
L:補償器中點至支座的距離m 。
盛豫軸向內壓式波紋補償器型號舉例:
0.6TNY500TF。
表示:公稱通徑為Φ500,工作壓力為0.6MPa,(6kg/cm2)波數為4個,帶導流筒,碳鋼法蘭連接的內壓式波紋補償器。
軸向內壓式波紋補償器應用舉例:
某碳鋼管道,公稱通徑500mm,工作壓力0.6MPa,介質溫度300°C,環境較低溫度-10°C,補償器安裝溫度20°C,根據管道布局(如圖),需安裝一軸向內壓式波紋補償器,用以補償軸向位移X=32mm,橫向位移Y=2.8mm,角向位移θ=1.8度,已知L=4m,補償器疲勞破壞次數按15000次考慮,試計算支座A的受力。
解:(1)根據管道軸向位移X=32mm。
Y=2.8mm。
θ=1.8度。
由樣本查得0.6TNY500×6F的軸向位移量X0=84mm,
橫向位移量:Y0=14.4mm。角位移量:θ0=±8度。
軸向剛度:Kx=282N/mm。橫向剛度:Ky=1528N/mm 。
角向剛度:Kθ=197N·m/度。用下面關系式來判斷此補償器是否滿足題示要求:
將上述參數代入上式:
(2)對補償器進行預變形量△X為:
因△X為正,所以出企業前要進行“預拉伸”13mm。
(3)支座A受力的計算:
內壓推力:F=100·P·A=100×0.6×2445=14600(N)
軸向彈力:Fx=Kx·(f·X)=282×(1/2×32)=4512(N)
橫向彈力:Fy=Ky·Y=1528×2.8=4278.4(N)
彎 矩:My=Fy·L=4278.4×4=17113.6(N·m)
Mθ=Kθ·θ =197×1.8=354.6(N·m)
合成彎矩:M=My+Mθ=17113.6+354.6=17468.2(N·m)
技術參數
通徑DN
|
波數
|
壓力等級 Mpa |
濾紋管有效 面積 cm2 |
較大外徑尺 寸 mm |
長度 |
|||||
0.25 |
0.6 |
1.0 |
1.6 |
2.5 |
||||||
軸向補償量 mm/ 剛度 N/mm |
法蘭JDZ/F(mm) |
接管JDF/J(mm) |
||||||||
32 |
8 |
25/21 |
22/26 |
20/26 |
18/63 |
15/98 |
16 |
225 |
160/250 |
264/280 |
16 |
50/11 |
46/14 |
41/14 |
36/32 |
31/47 |
244/291 |
316/321 |
|||
40 |
8 |
25/28 |
22/44 |
20/44 |
18/89 |
15/106 |
23 |
244 |
164/259 |
269/289 |
16 |
50/14 |
46/22 |
41/22 |
36/45 |
31/55 |
230/304 |
319/334 |
|||
50 |
8 |
25/30 |
22/51 |
20/70 |
18/70 |
15/138 |
67 |
259 |
172/276 |
282/306 |
16 |
50/16 |
46/26 |
41/35 |
36/35 |
31/70 |
240/342 |
347/372 |
|||
65 |
8 |
33/28 |
30/35 |
26/44 |
22/55 |
19/68 |
55 |
270 |
215/294 |
300/322 |
12 |
42/16 |
38/22 |
38/32 |
34/40 |
29/50 |
260/334 |
340/362 |
|||
80 |
8 |
40/20 |
36/26 |
34/33 |
28/41 |
24/54 |
81 |
284 |
240/338 |
344/366 |
10 |
53/14 |
49/17 |
49/21 |
43/26 |
38/33 |
270/368 |
374/390 |
|||
100 |
6 |
45/47 |
45/60 |
40/75 |
35/93 |
29/117 |
121 |
304 |
235/317 |
323/345 |
10 |
76/26 |
74/32 |
64/40 |
57/50 |
49/63 |
305/381 |
387/409 |
|||
125 |
5 |
48/38 |
42/47 |
38/59 |
34/74 |
29/92 |
180 |
334 |
282/314 |
316/342 |
9 |
85/23 |
77/29 |
66/36 |
58/45 |
50/56 |
382/386 |
388/414 |
|||
150 |
5 |
49/42 |
44/50 |
40/62 |
34/78 |
29/97 |
257 |
364 |
282/389 |
338/367 |
8 |
79/34 |
71/43 |
64/51 |
54/59 |
46/65 |
356/399 |
402/427 |
|||
200 |
4 |
52/49 |
46/55 |
42/68 |
38/78 |
34/111 |
479 |
442 |
280/384 |
348/372 |
6 |
73/31 |
65/44 |
59/52 |
53/58 |
48/78 |
340/402 |
402/426 |
|||
250 |
4 |
72/30 |
65/34 |
59/42 |
52/45 |
47/55 |
796 |
507 |
315/379 |
415/379 |
6 |
108/16 |
97/21 |
87/35 |
79/39 |
71/47 |
393/459 |
493/399 |
|||
300 |
4 |
72/51 |
65/55 |
59/59 |
52/65 |
47/71 |
1105 |
562 |
366/427 |
466/467 |
6 |
108/32 |
97/35 |
87/37 |
79/41 |
71/45 |
464/525 |
564/565 |
|||
350 |
4 |
72/58 |
65/62 |
59/67 |
52/74 |
47/81 |
1307 |
622 |
397/452 |
497/492 |
6 |
108/38 |
97/41 |
87/44 |
79/48 |
71/47 |
509/564 |
609/604 |
|||
400 |
4 |
72/54 |
65/58 |
59/62 |
52/68 |
47/75 |
1611 |
700 |
412/478 |
512/518 |
6 |
108/36 |
97/39 |
87/43 |
79/47 |
71/52 |
522/588 |
622/628 |
|||
450 |
4 |
108/32 |
97/35 |
87/37 |
79/41 |
71/45 |
1972 |
760 |
503/498 |
503/523 |
6 |
162/20 |
145/22 |
131/23 |
118/25 |
106/28 |
503/658 |
603/648 |
|||
500 |
4 |
108/59 |
97/64 |
87/68 |
79/75 |
71/82 |
2445 |
835 |
431/523 |
531/554 |
6 |
162/34 |
145/37 |
131/39 |
118/43 |
106/48 |
531/655 |
631/742 |
|||
600 |
4 |
108/74 |
97/80 |
87/85 |
79/94 |
71/103 |
3534 |
980 |
478/548 |
578/588 |
6 |
162/42 |
145/45 |
131/49 |
118/53 |
106/60 |
658/679 |
758/781 |
|||
700 |
4 |
108/67 |
97/72 |
87/77 |
79/85 |
71/95 |
4717 |
1110 |
490 |
590 |
6 |
162/42 |
145/45 |
131/49 |
118/53 |
106/60 |
690 |
790 |
|||
800 |
4 |
120/88 |
108/95 |
102/102 |
94/112 |
82/123 |
5822 |
1265 |
502 |
602 |
6 |
183/67 |
164/72 |
156/77 |
144/85 |
125/93 |
610 |
710 |
|||
900 |
4 |
120/84 |
108/90 |
102/97 |
94/107 |
82/117 |
7620 |
1186 |
|
689 |
6 |
183/60 |
164/65 |
156/69 |
144/76 |
125/84 |
|
850 |
|||
1000 |
4 |
120/90 |
108/98 |
102/105 |
94/116 |
|
9043 |
1286 |
|
692 |
6 |
183/59 |
164/65 |
156/71 |
144/81 |
|
|
855 |
