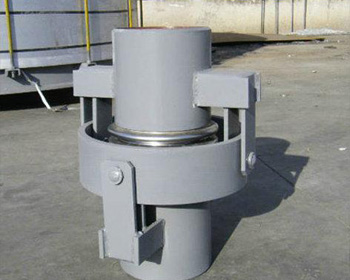

橫向JJH 、萬向JWJ型鉸鏈補償器



---

產品簡介：

  萬向鉸鏈補償器多用來補償立體管系的位移，由于其獨特的結構，管系支架不承受內壓推力，只承受補償器的彈力。使用時與平面鉸鏈布置方法相同。

 1、設計溫度：480℃-750℃；
 2、產品代號：JJH、JWJ；
 3、型號標注：JJH、JWJ；
 4、連接形式：法蘭連接；接管連接

【產品名稱】：JWJ型萬向鉸鏈補償器

【產品別名】：萬向型鉸鏈補償器

【產品規格】：【DN100mm-DN1200mm】

【產品壓力】：0.6-2.5MPa

【產品認證】：ISO9001-2008

【適用范圍】：【弱酸、弱堿、弱腐蝕類、油、熱水、冷水等】

【產品材質】：碳鋼，球墨鑄鐵，不銹鋼.

【產品顏色】：藍色，可根據客戶要求調色.

【工作溫度】：-40度至80度

---

產品優點：

   萬向鉸鏈補償器主要以角偏轉的方式補償多平面彎曲管段的合成位移。 由于平衡環、銷軸和鉸鏈板能承受壓力推力和其他附加外力的作用，自身吸收內壓推力，不會對管道產生外力，因此管道支撐的設置可以簡化。萬向鉸鏈式波紋補償器可以補償管線任意向上的角位移。萬向鉸鏈型補償器與鉸鏈式不同處在于它有一個萬向環，在萬向環的周向有二對相互垂直的鉸鏈結構，因此它能吸收任意平面的角向位移，同樣吸收橫向位移時需二個或三個組合使用。

---

產品特點：
    鉸鏈補償器的鉸鏈具有承受內壓推力的能力，不銹鋼補償器用于吸收單平面的角向位移。

---

盛豫鉸鏈補償器安裝注意事項：
    1、不銹鋼波紋補償器兩個或三個配套使用
    2、安裝時不銹鋼補償器的鉸鏈轉動平面需與位移平面一致。

盛豫鉸鏈補償器適用范圍：
    使用過程中具備了優越的綜合性能，可廣泛適用于化工、石油、熱電、冶金，城市集中供熱采暖等管網中，地溝和高空架設的管道。同時，便于管路設計，便于安裝施工。

盛豫鉸鏈補償器組成部分：
    1、端管；2、立板；3、銷軸；4、拉板；5、中間管；6、波紋管。

---

序號	通徑 DN	波數 n	橫向補償量 mm/ 橫向鋼度 N/mm					徑向較大外形尺寸 mm	接管端品尺寸		產品重量 kg
			產品總長 mm						法蘭尺寸		產品總長 mm
			1200	1500	2000	2500	3000		c	n-d	1200	1500	2000	2500	3000
1	100	4+4	91/4	127/2	187/1	247/0.6		300	Ø108*4		46	55	71	86
2									180	8-?18	56	65	81	96
3	125	4+4	99/11	140/6	209/3	277/2		335	133*14		66	83	101	118
4									210	8-?18	79	96	114	131
5	150	4+4	108/12	153/6	230/3	307/2		380	159*4.5		75	97	107	129
6									240	8-?23	91	113	123	145
7	200	3+3	75/42	108/21	164/10	220/6		450	219*6		102	124	161	198
8									295	12-?23	122	144	181	218
9	250	3+3	76/68	116/33	182/14	244/8		525	273*8		152	182	230	280
10									355	12-?25	183	213	261	311
11	300	3+3		104/66	169/28	234/15	299/10	585	325*8			242	307	372	437
12									410	12-?25		278	343	408	473
13	350	3+3	95/96	160/38	225/20	291/13		662	377*8		259	324	389	454
14									470	16-?25	306	371	436	501
15	400	3+3	85/130	144/52	202/28	262/17		710	426*8		333	408	483	557
16									525	16-?30	395	470	545	619
17	450	3+3		115/90	162/48	210/29	285/20	776	478*8			464	561	658	755
18									585	20-?30		544	641	738	835
19	500	3+3		101/127	143/66	186/41	229/27	842	529*8			563	662	761	860
20									650	20-?34		673	772	871	970
21	600	3+3		98/182	143/93	187/56	232/38	976	630*8			755	898	1041	1184
22									770	20-41		916	1059	1202	1345

序號	通徑 DN	波數 n	橫向補償量 mm/ 橫向鋼度 N/mm					徑向較大外形尺寸 mm	接管端品尺寸 mm	產品重量 kg
			產品總長 mm							產品總長 mm
			2000	2500	3000	3500	4000			2000	2500	3000	3500	4000
23	700	3+3	81/287	199/144	157/86	196/57		1074	720*10	963	1134	1325	1476
24	800	3+3	69/407	103/200	137/119	170/79		1174	820*10	1331	1611	1890	2170
25	900	3+3		103/369	139/213	176/139	212/98	1300	920*10		1866	2210	2554	2898
26	1000	4+4		108/416	148/237	189/153	230/106	1420	1020*10		2637	3134	3631	4128
27	1100	4+4		101/493	139/281	177/181	216/126	1570	1120*10		2856	3402	3948	4094
28	1200	4+4		92/627	126/357	161/230	194/160	1680	1220*14		3317	3940	4568	5196
