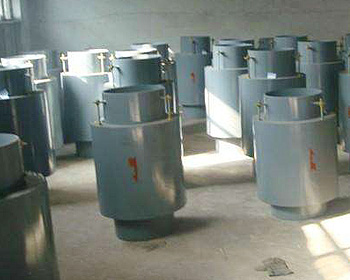

直埋式波紋補償器

---

產品簡介：
    鞏義市盛豫給排水材料有限公司供應的直埋式波紋補償器主要用于直埋管道的軸向補償，同時具有超強抗彎能力，所以不考慮管道下沉的影響，直埋式波紋補償器在外殼及導向套筒保護下波紋管實現自由伸縮補償，其它性能跟普通波紋補償器相同。 直埋補償器結構設計比較嚴密，運行穩定，使用壽命長適合安裝管道的埋地鋪設，密封工作做得好的話可以使用三十多年，不需要人員的維護。能夠?qū)艿赖妮S向位移進行有效的補償，在內外套筒的雙層保護下，直埋式波紋補償器的彈性元件避免受到外界因素的影響，保障了管道運行的穩定性。

【產品名稱】：JZM型直埋式波紋補償器

【產品別名】：直埋式補償器

【產品規格】：【DN50mm-DN1000mm】

【產品壓力】：0.25-2.5MPa

【產品認證】：ISO9001-2008

【適用范圍】：【弱酸、弱堿、弱腐蝕類、油、熱水、冷水等】

【產品材質】：碳鋼，球墨鑄鐵，不銹鋼.

【產品顏色】：藍色，可根據客戶要求調色.

【工作溫度】：-40度至80度

---

產品特點：

1、為使直埋式波紋補償器起到補償作用直埋式波紋補償器兩端需設固定支架防止管道受內壓推力影響外移拉伸。
2、直埋式波紋補償器的一端指單向補償?shù)闹甭袷窖a(bǔ)償器死端要靠近一端的固定支架用補償器的活頭補償管道。
3、根據補償量設定兩個固定支架的距離補償量一般不大于管徑。
4、試壓過程中以補償器不得出現拉伸現象。
5、JZM型直埋式波紋補償器主要用于直埋管道的軸向補償具有抗彎能力。JZM型直埋式波紋補償器主要適用于軸向補償同時具有超強抗彎能力所以不考慮管道下沉的影響。
6、JZM型直埋式波紋補償器適用于只有軸向位移的管路中本產品具有補償橫向位移和軸向與橫向合成位移的能力但因?yàn)檠a(bǔ)償量較小一般只做為軸向補償更能發揮其特性使用壽命更長更*可靠。

---

盛豫直埋式波紋補償器安裝：
    1、為使直埋式波紋補償器起到補償作用，補償器兩端需設固定支架，防止管道受內壓推力影響外移拉伸。
    2、補償器的一端（指單向補償?shù)闹甭袷窖a(bǔ)償器死端）要靠近一端的固定支架，用補償器的活頭補償管道。
    3、根據補償量設定兩個固定支架的距離，補償量一般不大于管徑。
    4、試壓過程中以補償器不得出現拉伸現象。

---

盛豫直埋式波紋補償器應用領域：

直埋式波紋補償器主要適用于軸向補償，同時具有超強抗彎能力，所以不考慮管道下沉的影響，直埋式波紋補償外殼及導向套筒保護下實現自由伸縮補償，其它性能跟普通波紋補償器相同。產品廣泛應用于自動控制和測量?jī)x表、真空技術、機械工業、電力工業、交通運輸及原子能工業等領域。

盛豫直埋式波紋補償器熱變形計算：
    △L=a·t·L=0.0133×360×30=143.6mm；
    注：a為碳鋼通常采用的膨脹系數；
    t 為管道介質的溫度-安裝補償器時的環境溫度；
    L為兩個固定支架之間的長度。


公稱通徑	型號			補償量			鋼度(N/mm)			有效面積 (cm 2 )	徑向較大尺寸 (mm)	接管端口尺寸 (Φ×δ)	保護套外徑 (mm)	總長(L)(mm)
				軸向Xo	橫向Yo	角向θo/度	軸向Kx	橫向Ky	角向KQN-m/度					法蘭	接管
32	QM	BW1.0/32×8	J	7			441			16		Φ38×3.5	186		280
	JZ		F	7	1.28	±4	441	774	2		225			164
	QM	BW1.0/32×16	J	14			220			16			186		321
	JZ		F	14	5.1	±8	221	97	1		225			216
40	QM	BW1.0/40×8	J	10			318			23		Φ45×3.5	224		289
	JZ		F	10	1.5	±4	318	696	2		244			219
	QM	BW1.0/40×16	J	19			158			23			224		334
	JZ		F	19	6.1	±8	158	87	1		244			219
50	QM	BW1.0/50×8	J	12			635			37		Φ57×3.5	239		306
	JZ		F	12	2.2	±4	635	1041	6.4		259			182
	QM	BW1.0/50×16	J	24			318			37			239		372
	JZ		F	24	8.9	±8	318	130	3.2		259			247
65	QM	BW1.0/65×8	J	18			423			55		Φ73×4	250		322
	JZ		F	18	3.4	±5.3	423	699	6.5		270			200
	QM	BW1.0/65×12	J	28			282			55			250		362
	JZ		F	28	6.5	±8	282	243	4.3		270			240
80	QM	BW1.0/80×8	J	29			358			81		Φ89×4	264		366
	JZ		F	29	6.4	±6.4	358	401	8.1		284			244
	QM	BW1.0/80×10	J	37			286			81			264		390
	JZ		F	37	10	±8	286	205	6.4		284			274
100	QM	BW1.0/100×6	J	33			417			121		Φ108×4	284		345
	JZ		F	33	2.9	±4.8	417	1206	16.2		304			223
	QM	BW1.0/100×10	J	54			250			121			284		409
	JZ		F	54	8	±8	250	260	9.7		304			287
125	QM	BW1.6/125×5	J	35			409			180		Φ133×4	314		342
	JZ		F	35	2.5	±4.4	409	4110	47		334			216
	QM	BW1.6/125×9	J	63			227			180			314		414
	JZ		F	63	8.1	±8	227	705	26.1		334			288
150	QM	BW1.6/150×5	J	45			456			257		Φ159×4.5	344		367
	JZ		F	45	3.3	±5	456	3273	49		364			238
	QM	BW1.6/150×8	J	71			285			257			344		427
	JZ		F	71	8.3	±8	285	813	30.7		364			302
200	QM	BW1.6/200×4	J	56			480			479		Φ219×6	422		392
	JZ		F	56	4.5	±5.3	480	3823	64.2		442			248
	QM	BW1.6/200×6	J	84			320			479			422		426
	JZ		F	84	10	±8	320	1130	42.8		442			302
250	QM	BW1.6/250×4	J	53			930			769		Φ273×8	487		379
	JZ		F	53	4.6	±5.2	930	5630	196		507			393
	QM	BW1.6/250×6	J	80			620			769			487		399
	JZ		F	80	10.4	±7.8	620	1668	131		507			393
300	QM	BW1.6/300×4	J	57			1253			1105		Φ325×8	542		467
	JZ		F	57	5.8	±5	1253	6479	365.7		562			366
	QM	BW1.6/300×6	J	85			835			1105			542		565
	JZ		F	85	13	±7.5	835	1920	244		562			464
350	QM	BW1.6/350×4	J	64			1265			1367		Φ377×10	602		492
	JZ		F	64	6.6	±5	1265	6301	465		622			397
	QM	BW1.6/350×6	J	97			843			1367			602		604
	JZ		F	97	14.8	±7.5	843	1873	310		622			509
400	QM	BW1.6/400×4	J	65			1373			1611		Φ426×10	680		518
	JZ		F	65	5.8	±4.6	1373	8832	608		700			412
	QM	BW1.6/400×6	J	97			915			1611			680		628
	JZ		F	97	13	±6.9	915	2609	405		700			522

---

盛豫管道選擇理由：

    給排水客戶選擇盛豫合作的理由，重點詞“共贏” 給排水直埋式波紋補償器服務商----盛豫倡導“共贏合作”講的是內部和外部都要實現共贏。對內就是盛豫員工自己，公司創造好的氛圍，遠大的目標，營造舒適的盛豫企業文化環境，員工實現自己的職業目標和成長，盛豫達成利益目標，這是良性循環的“共贏合作”。對外，盛豫創造好的給排水直埋式波紋補償器產品和服務，客戶獲得認可和，為給排水直埋式波紋補償器客戶提供良好的服務體驗，這也是“共贏”，信任感進一步加強。這就是盛豫相輔相成的生態共贏。

---

盛豫管道產品服務：
  專業供應、專業服務，盛豫管道為你創造更多價值 !
  不斷提升服務質量，精益求精，“真誠的服務”是盛豫管道一直堅信的目標。盛豫管道嚴格按照 ISO9001-2000 質量體系認證要求，質量嚴格把關，責任到人，確保供應、銷售、服務的健康運行。加強與用戶溝通，竭誠為廣大客戶提供優良產品，至善至美服務，特此盛豫管道做出如下承諾：

產品標準：
產品嚴格按照中國 GB、HG 標準和美國 API 等標準設計、供應、驗收。密封面硬度達到國家規定要求，寬度超過國家標準。

盛豫管道產品購買須知：
一,產品材質說明：
  因?yàn)椴牧显谶\(yùn)輸或配送過程中,表面可能會有刮花或弄臟,材料在儲存過程中也可能會因?yàn)楸砻嫜趸蚨斐杀砻娌粔蛎烙^,圖片和實物也可能有所不同。我們公司一定會將產品做得比較美觀，材質選用優良原材料制作，我們公司承諾：我們供應的產品質優價實，完全是客戶的較佳選擇，如果你還有其他的型號或者是規格的產品，在購買時可以與在線客服聯系，也可以聯系咨詢我們，：13783682998，電話：0371-64031885，傳真：0371-64031885，企業QQ：65076922。
二、出貨說明：
1、因?yàn)椴牧系奶厥庑?，所有材料都是客戶付款后才進發貨的，都是屬于專門為客戶訂做的產品,一經售出，非材質、質量問題，概不退換！敬請諒解。
2、請客戶在購物前先把所需產品的具體規格、公稱通徑、工作壓力、輸送的介質，數量以及所需性能等技術參數描述清楚，這樣做得原因主要是：
1）、確保了公司報的產品價格正確無誤；
2）、對客戶來說對客戶的自身利益提供了保障，不至于報錯產品價錢，造成雙方經濟損失，較后鬧得大家都不愉快；
3）、一旦客戶定下，雙方簽訂合同后，公司供應出來的產品能夠滿足客戶的實際需要。
3、如果是客戶沒有描述清楚的，一旦出現糾紛，賣家概不承擔任何責任！敬請諒解！

售前服務：
產品介紹，技術交流，非標產品設計，疑難解答。
售中服務：
1、守信合同，保證及時供貨，隨時保持與客戶聯系。
2、對特殊或復雜的產品，我企業安排技術人員對用戶進行產品使用、故障排除、調式及維修進行培訓和指導。
售后服務：
1、盛豫管道產品質保期為自出企業起 12 個月，實行“三包”服務（產品質量問題）。
2、產品在使用中我企業定期組織技術、檢查人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等方面的反饋，以便進一步提高產品質量。
3、對用戶投訴產品質量問題，快速做出反映，售后服務人員在 24-36 小時（省外 48 小時）趕赴現場。
4、對售后服務，要求用戶填寫服務后的質量反饋表，并做出鑒定意見，共同提高盛豫管道的產品質量與服務質量。

訂貨流程與須知：
1、客戶采購清單請傳真至0371-64031885，E-mail郵件地址：65076922@qq.com，或來電咨詢0371-64031885或者13783682998。
2、收到客戶采購清單，為客戶提供產品型號選型與報價（報價清單）。
3、具體商定：交貨期、特殊要求等事宜電議或網上溝通。

訂貨須知：
1、客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
1）、結構長度；
2）、連接形式；
3）、公稱直徑、全通徑、縮徑、管道尺寸；
4）、用介質及溫度、壓力范圍；
5）、實驗、檢驗標準及其他要求本企業可根據客戶特殊要求配置定做和設計特殊產品。
2、我公司可根據客戶特殊要求配置定做和設計特殊產品。
3、如由客戶提供確定的產品類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同.

---

如果您是管道配件的客戶，或者在管道配件使用方面有什么問題，請即刻拿起您的電話，撥打盛豫管道配件專家咨詢電話：【0371-64031885 】手機：【13783682998】我們將為您提供管道配件專業的解決方案！即刻撥打，了解更多，相信與盛豫人的溝通一定對您的選擇有所幫助。以上信息來源  于：http://www.szhaily.com
